一 工作原理

1. 分體式系列射頻導納物位計是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位改變引起的信號變化反饋給電子線路；該信號的幅度及相位經與基準信號比較處理后，驅動輸出電路發出報警信號，從而達到檢測料倉有無物料。

2. 分體式系列射頻導納物位計采用三端Cote – Shield 技術，可大大減少探測極棒上粘附物料對控制作用的影響。電子線路中產生的高頻信號，一路直接送往探測電極的屏蔽端上，另一路經過補償環節及電壓跟隨器送往探測電極上。由于二組信號其大小相位基本相同。故當有物料粘附在探頭上時，由于保護套與倉壁之間構成一個電容，所以加在保護套上的高頻信號就會使該電容趨向飽和，以致探頭上的高頻信號就無法通過粘附層流入容器壁，當容器內大量物料接觸探頭時，探頭上的電流繞過飽和區流向容器壁，從而產生有物料存在的信號。

二 主要技術參數

            工作電源：24VDC；220VAC

            相對濕度：≤85%

            輸出信號：兩組常開、常閉觸點

            觸點容量：AC220V，5A; DC24V，3A

            環境溫度范圍：-40℃~+60℃

            介質溫度：-180℃~+500℃

            延遲時間：0.2S（0.2~30S可調）

            防護等級：IP65

            探頭材質：316不銹鋼、四氟乙烯、高溫塑料、陶瓷

            防爆等級：ExdIIBT4

            連接方式：3/4″NPT螺紋；3/4″管螺紋；法蘭（可選）；1 – 1/ 2″管螺紋

            安裝方式：頂裝、側裝

三 外形結構圖

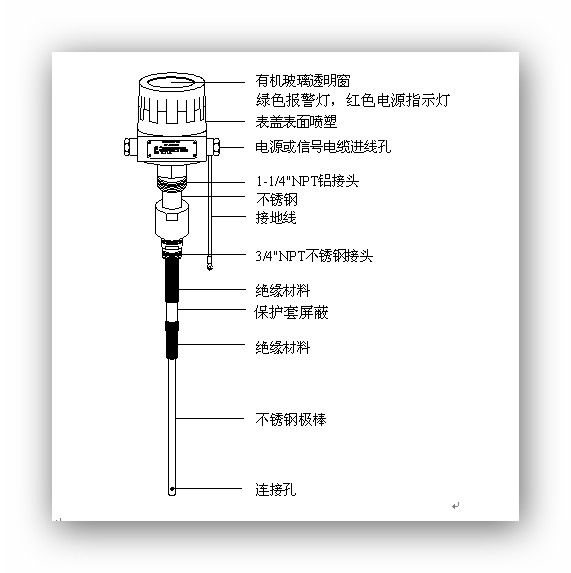

       1.整體型結構圖

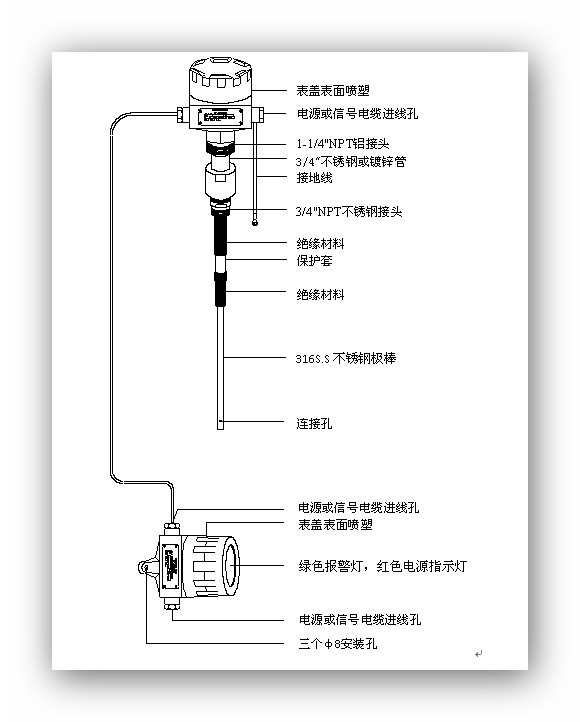

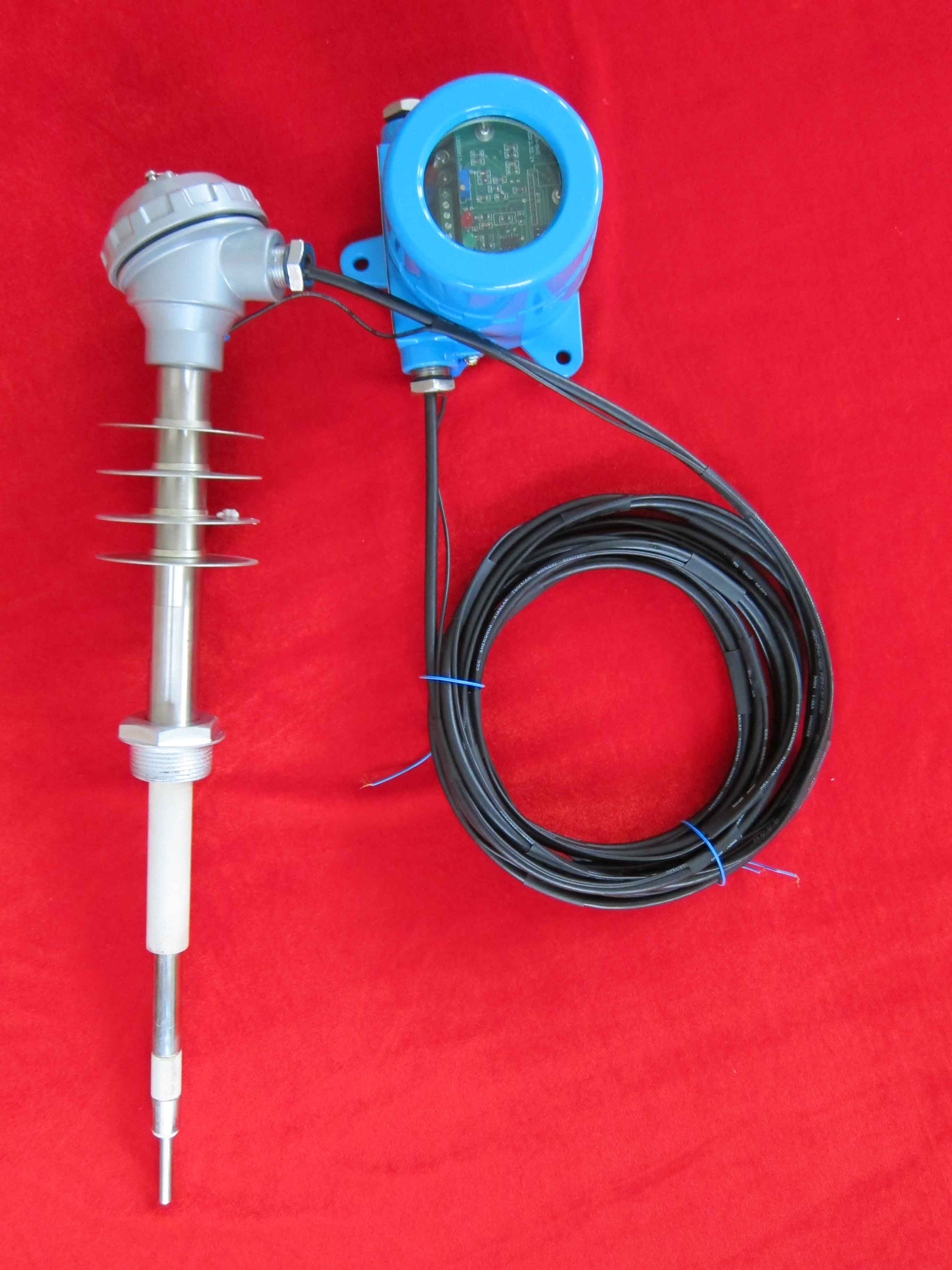

    2.分體型結構圖

四 訂貨須知

 提供被測物料名稱、密度、倉內溫度、壓力，除標準型外其他探頭特殊要求請注意明。
