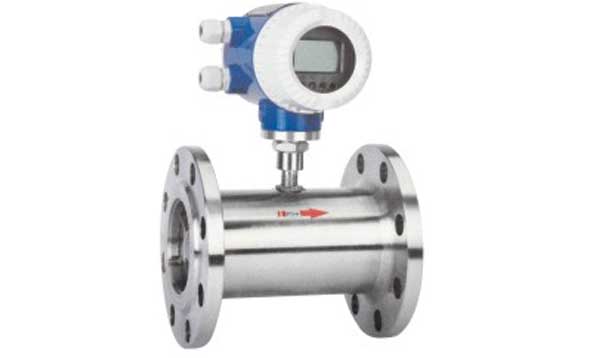

產品名稱：LWGY系列液體渦輪流量計

產品型號：LWGY系列

產品報價：￥面議

產品特點：LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計。

LWGY系列液體渦輪流量計的詳細資料：

廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10^-6m²/s的液體，對于運動粘度大于5×10^-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

該產品含脈沖輸出、電流信號輸出、內部鋰電池供電等多種形式以滿足使用方多方面的需求。儀表價格低廉，集成度高，體積小巧，產品也適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

液體渦輪流量計產品特點

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿

易結算中是優先選用的流量計；

3.輸出脈沖頻率信號及4-20MA電流信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；

5.范圍度寬，中大口徑可達1:20，小口徑為1:10；

6.結構緊湊輕巧，安裝維護方便，流通能力大；

7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

液體渦輪流量計基本參數與技術性能

儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接
儀表口徑及連接方式	（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級	±1%R、±0.5%R
量程比	1:10；1:15；1:20
儀表材質	304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃）	-20～＋120℃
環境條件	溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號	脈沖頻率信號，低電平≤0.8V 高電平≥8V，4-20MA電流信號
供電電源	+12VDC 、+24VDC、內部鋰電池供電（可選）
信號傳輸線	STVPV3×0.3（三線制），4-20MA（兩線制）
傳輸距離	≤1000m
信號線接口	豪斯曼接頭
防爆等級	內部鋰電池供電為防爆型
防護等級	IP65

型號								說明
LWGY─	□	□	□	□	□	□	/□	說明
公稱通徑	4							4mm，標準量程0.04～0.25m³/h，寬量程為0.04～0.4m³/h
	6							+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V6mm，標準量程0.1～0.6m³/h，寬量輪為0.06～0.6m³/h
	10							10mm，標準量程0.2～1.2m³/h，寬量程為0.15～1.5m³/h
	15							15mm，標準量程0.6～6m³/h寬量程為0.4～8m³/h
	20							20mm，標準量程0.8～8m³/h，寬量程為0.4～8m³/h
	25							25mm，標準量程1～10m³/h，寬量程為0.5～10m³/h
	32							32mm，標準量程1.5～15m³/h，寬量程為0.8～15m³/h
	40							40mm，標準量程2～20m³/h，寬量程為1～20m³/h
	50							50mm，標準量程4～40m³/h，寬量程為2～40m³/h
	65							65mm，標準量程7～70m³/h，寬量程為4～70m³/h
	80							80mm，標準量程10～100m³/h，寬量程為5～100m³/h
	100							100mm，標準量程20～200m³/h，寬量程為10～200m³/h
	125							125mm，標準量程25～250m³/h，寬量程為13～250m³/h
	150							150mm，標準量程30～300m³/h，寬量程為15～300m³/h
	200							200mm，標準量程80～800m³/h，寬量程為40～800m³/h
類型		N						+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V
		B						內部3.6V鋰電池供電
		B						內部3.6V鋰電池供電
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不銹鋼
材質					L			316（L）不銹鋼(定制)
防爆						N		電池供電表頭均為防爆型
壓力等級							N	常規 （1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa）
壓力等級							H(x)	高壓（需定制）
