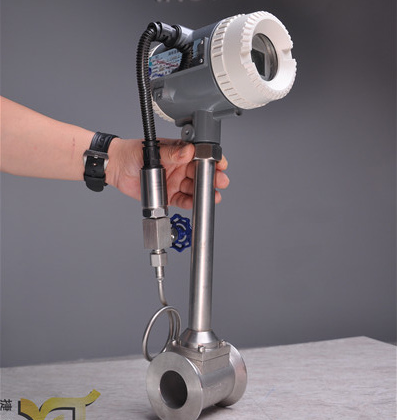

產品名稱：法蘭卡裝渦街流量計
產品型號：
產品報價：￥面議
產品特點：法蘭卡裝式渦街流量計選用先進的差動技術，配合隔離、屏蔽、濾波等辦法，克服了同類產品抗震性差、小信號數據紊亂等問題，并選用了獨特的傳感器封裝技術和防護辦法，保證了產品的可靠性。
法蘭卡裝渦街流量計的詳細資料：
壓力變送器PMC731-ABA1P2HYAAA 0-0.1法蘭卡裝式渦街流量計選用先進的差動技術，配合隔離、屏蔽、濾波等辦法，克服了同類產品抗震性差、小信號數據紊亂等問題，并選用了獨特的傳感器封裝技術和防護辦法，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型丈量單一流量信號；復合型可同時實現溫度、壓力、流量的丈量。每種型式都有整體、分體布局，以適應不同的裝置環境。
1.工作原理：
法蘭卡裝渦街流量計在丈量管中筆直插入一個柱狀物時，流體經過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街�？ㄩT渦街的開釋頻率與流體速度及柱狀物的寬度有關，可用下式表示：
f＝St•v/d式中：f－卡門渦街的開釋頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街開釋頻率f和流速v成正比，因而經過丈量卡門渦街開釋頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲數的St≈0.17的平直部分，旋渦的開釋頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦開釋頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力經過在它內部地壓電元件來檢出地。
2.法蘭卡裝式渦街流量計外表功能：
1、可丈量蒸汽、氣體、液體的體積流量和質量流量。
2、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3、選用消擾電路和抗振傳感頭，使外表具有一定抗環境振動性能。
4、壓力損失小，量程規模寬，規模度達10－40倍。
5、無機械運動部件，長期穩定，布局簡略便于裝置和維護。
6、可測介質溫度達+350℃（+450℃）。
3.主要技術參數：
丈量介質：液體、通常氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
丈量可能規模：雷諾數為5×103～7×106
正常丈量規模：雷諾數為2×104～7×106
丈量流速規模：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
被測流體溫度：-40℃～+300℃
被測流體溫度：1.6、4、25MPa
準確度：1級、1.5級、0.5級（經過非線性修整方可達到0.5級）；
重復性：指示值的0.2%；
表體材料：ICr18Ni9Ti；
壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
環境溫度：-20℃～+55℃（特殊要求定貨說明）
環境濕度：≤90%RH
大氣壓力：86-106KPa
外供電源：3.6～224VDC
內供電源：3～4.5VVDDC
工作電源：80/A
工作電壓：2.7～3.6v
工作頻率：0.1～3000H
信號遠傳距離：100mm
信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
4.法蘭卡裝式渦街流量計的主要特點：
1、布局簡略，無可動部件，裝置維修方便，壽命長。
2、壓力損失小，量程規模寬。
3、壓電應力檢測體獨立地裝置在旋渦發生體后方，減少了介質中臟物的影響。
4、檢測元件不直接與被測介質接觸，特別適合于惡劣環境下的流量丈量。
5、可現場顯示，也可遠傳，還可與計算機控制系統聯網。
5.選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量規模。
2、流量計應使用在介質工作壓力和溫度規模的技術參數內。不要刻意選用高壓力等級和超高溫度的外表，應根據實際工作壓力和溫度選用外表，后者價格要高些。
3、在爆炸風險場所，應選用防爆型流量計。
4、法蘭卡裝式渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量通常不受介質壓力和溫度的影響，因而確定流量規模只要確定實際可用的下限流量即可。計算出下限流量后，查流量規模表即可確定相應口徑。
6.使用規模：
法蘭卡裝式渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
遼陽佳譽儀器儀表有限公司是集研發、生產、銷售工業自動化儀表及實驗室儀器的高新技術企業。我公司嚴格按照國際ISO9001質量管理體系運行，始終以先進的技術、精良的設備、高質量的產品,完美的售后服務贏得客戶對我公司的信賴。所有產品提供一年的質量售后服務~！
