安裝實例
貯存槽安裝尺寸實例

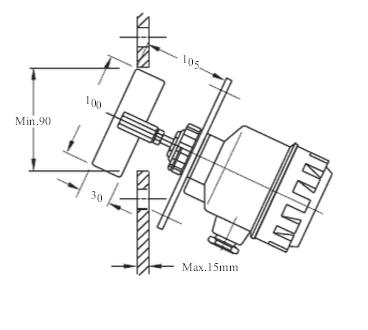

以SE111為例，直接安裝于桶壁方法如右圖所
示，以約35。角將葉片一端插入桶槽開孔內，待
葉片另一端通過桶壁厚度一半時再慢慢轉正即可。

※SE170系列最小開孔尺寸為95mm

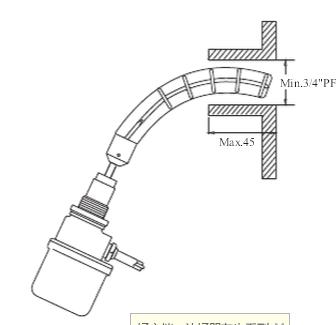

鐮刀型葉片，直接安裝于桶壁方法如下圖葉片
呈圓弧式放進桶槽3/4”管牙內，然后鎖緊螺牙
即可。

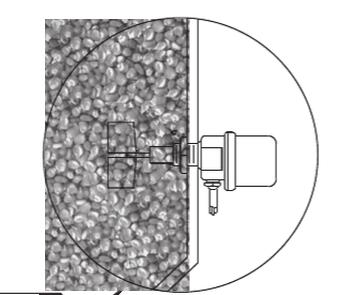

射出機上安裝實例
射出機一般皆使用小型葉片，安裝時于料桶下
方鉆-~30孔，抽出葉片開關上的開口梢，取
出十字葉片以及松開銅螺母，然后再如下圖所
示將SE280放進孔內并鎖緊銅螺母，再將十字
葉片插回后，插回開口梢并將其尾端張開，使葉片固定即可。

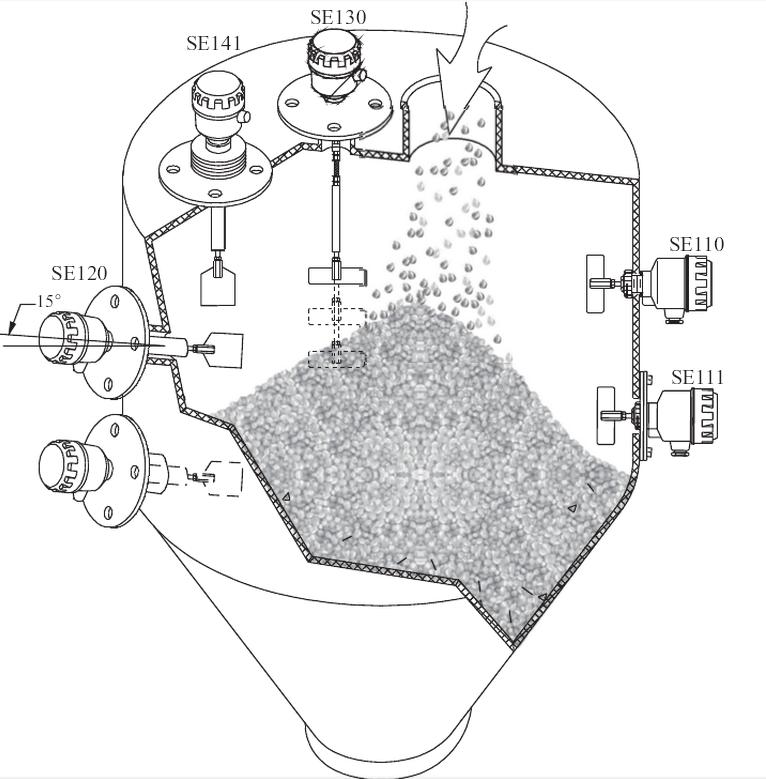

現場安裝實例
