產品名稱：智能數顯、報警、控制儀表系列
產品型號：
產品報價：￥面議
產品特點：本系列產品包涵智能數顯控制儀、智能流量積算儀、智能閃光報警器、多路巡檢測量控制儀、手動操作器、智能信號隔離器。
智能數顯、報警、控制儀表系列的詳細資料：
概 述
本系列產品包涵智能數顯控制儀、智能流量積算儀、智能閃光報警器、多路巡檢測量控制儀、手動操作器、智能信號隔離器。采用了專用的集成儀表芯片，大大提高了儀表的抗干擾能力及穩定性，具有顯示、控制、變送、通訊功能，萬能信號輸入。通過改變內部參數即可實現，可廣泛運用在石油、化工、冶金、電力、造紙印染、釀造、煙草、航天基地等領域。
智能數顯控制儀特點：
●可在線修改顯示量程、變送輸出范圍、報警值及報警方式。
●軟、硬件結合的抗干擾模式，有效抑制現場干擾信號。
●數字化校準技術，無電位器等可調部件。
●熱電偶冷端溫度及熱電阻引線電阻自動補償。
●可對外接的二、三線制變送器提供配電功能。
●具備光電隔離的變送輸出功能。
●具備光柱模擬顯示功能。
●具備RS232或RS485通訊功能，采用標準MODBUS RTU協議可與上位機構成數據采集系統及控制系統。
技術參數
|
特 性 |
顯示方式：以單排四位LED顯示測量值(PV)，以單色光柱進行測量值百分比的模擬顯示。 |
|
輸 入
信 號 |
熱 電 偶：K、E、S、B、J、T、R、WRe3-25；冷端溫度自動補償范圍0～50℃，精度±1℃。 |
|
輸 出
信 號 |
輸出精度：同測量精度。
報警輸出：繼電器ON/OFF帶回差,觸點容量---AC220V/1A；DC24V/3A （阻性負載） |
|
使 用
環 境 |
環境溫度：-10～55℃； |
|
型 號 |
說 明 |
||||||||
|
JY-WP- |
□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
□ |
|
|
外形尺寸 |
C103 |
|
|
|
|
|
|
|
48×48mm |
|
C403 |
96×48mm（橫式） |
||||||||
|
S403 |
48×96mm（豎式） |
||||||||
|
C703 |
72×72mm |
||||||||
|
C803 |
160×80mm（橫式） |
||||||||
|
S803 |
80×160mm（豎式） |
||||||||
|
C903 |
96×96mm |
||||||||
|
TC803 |
160×80mm（橫式）單回路單光柱 |
||||||||
|
TS803 |
80×160mm（豎式）單回路單光柱 |
||||||||
|
通訊輸出方式 |
|
□ |
|
|
|
|
|
|
N：無通訊
A：RS-232C通訊口
B：RS-485通訊口 |
|
報警/變送輸出方式 |
|
□ |
|
|
|
|
|
0：無輸出
1：繼電器
2：4～20mA
3：0～10mA
4：1～5V
5：0～5V
8：特殊規格 |
|
|
輸入信號類型 |
|
□□ |
|
|
|
|
參見“輸入類型” |
||
|
報警點數量 |
|
□ |
|
|
|
A:2
B:4 |
|||
|
報警方式 |
|
H/L |
|
|
上限或下限報警控制
(另附說明) |
||||
|
饋電輸出 |
|
P |
|
一路DC24V輸出 |
|||||
|
供電方式 |
|
T |
AC90～265V供電（開關電源） |
||||||
|
W |
DC24V供電（開關電源） |
||||||||
|
輸入類型：SL0=36為全切換(特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，訂貨時說明) |
|||||
|
代碼 |
分度號 |
測量范圍 |
代碼 |
分度號 |
測量范圍 |
|
0 |
K |
0～1300℃ |
17 |
4～20mA |
-1999～9999 |
|
1 |
E |
0～1000℃ |
20 |
Pt100 |
-199.9～650.0℃ |
|
2 |
S |
0～1600℃ |
21 |
Cu100 |
-50.0～150.0℃ |
|
3 |
B |
400～1800℃ |
22 |
Cu50 |
-50.0～150.0℃ |
|
4 |
J |
0～1200℃ |
23 |
BA2 |
-199.9～600.0℃ |
|
5 |
T |
-199.9～400.0℃ |
24 |
BA1 |
-199.9～600.0℃ |
|
6 |
R |
0-1600℃ |
27 |
0-400Ω線性電阻 |
-1999～9999字 |
|
7 |
N |
0-1300℃ |
28 |
Wre3-25 |
0～2300℃ |
|
10 |
0～20mV |
-1999～9999 |
29 |
Wre3-25 |
0～2300℃ |
|
11 |
0～75mV |
-1999～9999 |
31 |
0～10mA開方 |
-1999～9999字 |
|
12 |
0～200mV |
-1999～9999 |
32 |
0～10mA開方 |
-1999～9999字 |
|
13 |
0～5V |
-1999～9999 |
33 |
4～20mA開方 |
-1999～9999字 |
|
14 |
1～5V |
-1999～9999 |
34 |
0～5V開方 |
-1999～9999字 |
|
15 |
0～10mA |
-1999～9999 |
35 |
1～5V開方 |
-1999～9999字 |
|
16 |
0～20mA |
-1999～9999字 |
36 |
信號全切換 |
|
選型示例：JY-WP- C803-B2-20-A1L2H-PT
1 2 3 4 5 6
1： JY-WP 基本型號
2： C803 160×80mm（橫式）
3： B2 帶RS-485通訊(B)、4～20mA 輸出(2)
4： 20 輸入類型PT100
5: A1L2H 2組報警點輸出（A）、第一報警點為低位報警（1L）、第二報警點為高位報警（2H）
6: PT 一路DC24V輸出（P）、AC90～265V供電（T）

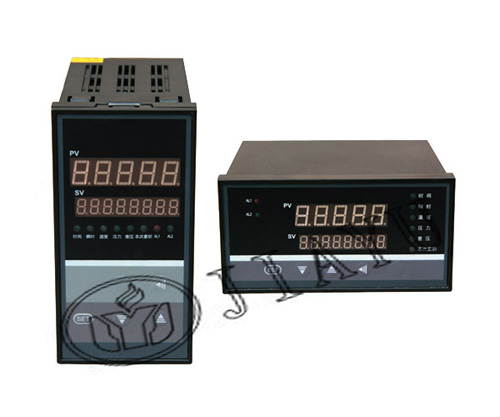

注：本系列產品圖片僅供參考，不同功能的儀表外觀有所差異。
二、智能數顯、報警、控制儀表系列其它種類儀表（智能流量積算儀、智能閃光報警器、多路巡檢測量控制儀、手動操作器、智能PID調節儀智能信號隔離器）如需要請與本公司聯系，索取詳細數據表。
|
參考
圖片 |
|
|
|
|
|
|
|
儀表名稱 |
智能
閃光報警器 |
智能
流量積算儀 |
多路巡檢
測量控制儀 |
手動操作器 |
智能
PID調節儀 |
智能
信號隔離器 |
|
特點 |
采用全集成電路和LED發光體指示，接收電觸點信號來實現自動報警的。它與各種電接觸式控制、監測儀表配套使用 |
各種液體、氣體過熱蒸汽/飽和蒸汽的熱能測量積算控制。多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（，可自由選擇多種補償方式 |
可巡回檢測8～16路測量信號，各通道可同時輸入不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。 |
增加了事件輸入、強制手動輸入、遠程控制等功能；功能集成度高；增加了上電狀態：手/自動狀態選擇功能。 能自動跟隨輸入值進行控制輸出。 |
有變積分、變微分、變比例度、抗積分飽和、微分先行、無滯后方式的控制量上、下限限幅、對調節系統的對象辨別能力及自學習等功能。 |
與單元組合儀表及DCS，PLC等系統配套，輸入單路或雙路電流/電壓信號，經運算、干擾抑制處理，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入/輸入/電源間的電氣隔離性能。 |
|
輸入信號 |
常開接點 |
多種
熱電偶、熱電阻、電流、電壓
及脈沖量 |
多種
熱電偶、熱電阻、電流、電壓 |
多種
熱電偶、熱電阻、電流、電壓 |
多種
熱電偶、熱電阻、電流、電壓
給定、反饋信號 |
單路或雙路
電流/電壓信號 |
|
輸出信號 |
輸出
接點容量AC220V/1A |
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
繼電器輸出
繼電器ON/OFF帶回差，
觸點容量---AC220V/1A；光電隔離，RS-485，RS-232 |
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
繼電器輸出
繼電器ON/OFF帶回差，
觸點容量---AC220V/1A；
MODBUS RTU通信 |
可控硅輸出：400V/0.5A
固態繼電器輸出：
6～24V/30mA
雙向可控硅無觸點開關輸出：
400V/7A
（其它
同流量積算儀）
|
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
繼電器輸出
隔離通訊接口RS485 |
單路或雙路
電流/電壓信號
RS232或RS485 |
|
特性
及
使用環境 |
工作環境：
環境溫度：
0～50℃
相對濕度：
≤85%RH
AC 220V |
精度：±0.5%FS
-19999～99999字
工作環境：溫度：0～50℃
濕度：≤85%RH |
精度：±0.5%FS
-1999～9999字
工作環境：
溫度：0～50℃
濕度：≤85%RH |
精度：±0.5%FS
-1999～9999字
工作環境：
溫度：0～50℃
濕度：≤85%RH
DC 24V
功耗：≤5W |
精度：±0.5%FS
-1999～9999字
工作環境：
溫度：0～50℃
濕度：≤85%RH
DC 24V
功耗：≤5W |
精度：±0.5%FS
溫漂：±0.01%F·S/℃
工作環境：
溫度：-10～+55℃
濕度：10-90%RH供電：AC 220V
DC 24V
功耗：≤5W |
