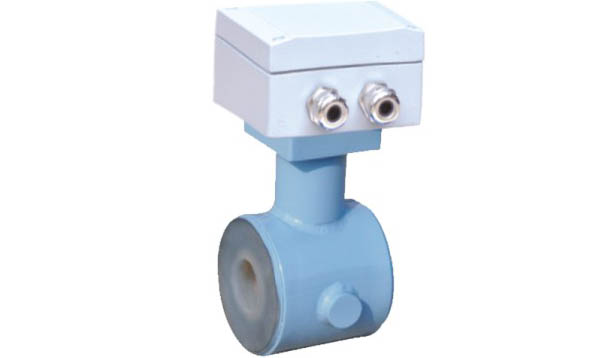

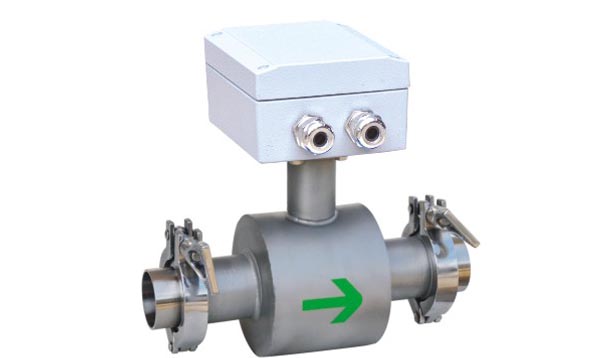

產品名稱:衛生/夾持型電磁流量傳感器

產品型號:衛生/夾持型

產品報價:¥面議

產品特點:夾持式衛生型電磁流量計在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

衛生/夾持型電磁流量傳感器的詳細資料:

夾持式衛生型電磁流量在滿足現場顯示的同時,還可以輸出420mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門!

     采用電磁感應原理測量介質流體流速的電磁流量計。它在管道的兩側加一個磁場,被測介質流過管道就切割磁力線,在兩個檢測電極上產生感應電勢,其大小正比于流體的運動速度?梢杂糜跍y量酸、堿、鹽溶液、水煤漿、礦漿、砂漿灰泥、紙漿、樹脂、橡膠乳、合成纖維漿和感光乳膠等各種懸浮物、氣化汽和粘性物質的流量。電磁流量計密封性能好,還可用于自來水和地下水道系統。

     而且測量過程不與流體接觸,適于制藥、生物化學和食品工業。這種流量計還可檢測血液流量。它的量程比約為100:1,精度一般為1%,由于這種傳感器必須保持管道內電阻和測量電路阻抗之間有一定比例關系,因此在制造上有一定困難。當被測介質的電導率約為10歐姆·厘米時就開始產生困難,電導率更低時就產生原理性困難。當電導率為10歐姆·厘米時,就達到導電介質和電介質之間的“分界線”,熱噪聲電平隨內阻的增大而顯著增加。

 特點

1、管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。

2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。

    3、在現場可以根據用戶實際需要在線修改量程。



衛生/夾持型電磁流量傳感器工作原理

  電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中,測量管內的導電介質相當于法 拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠,特氟隆等)實現與流體和測量電極的電磁隔離。

構造及用途

  流量計由一次裝置和二次裝置組成,按一次裝置和二次裝置的組合形式流量計可分為分體型和一體型;流量計主要用于測量導電液體的體積流量。(摘錄:JJG 1033-2007 電磁流量計檢定規程)

計量性能要求

  1、準確度等級

  流量計在規定的流量范圍內準確度等級、最大允許誤差應符合表1的規定。流量計誤差表示使用相對示值誤差。

衛生/夾持型電磁流量傳感器

  準確度等級和最大允許誤差



準確度等級

0.2

0.25

0.3

0.5

最大允許誤差

±0.2%

±0.25%

(±0.3%

±0.5%

準確度等級

1.0

1.5

2.5

/

最大允許誤差

±1.0%

±1.5%

±2.5%

/

注:優先采用不帶括號的等級









 2、引用誤差

  對于用于瞬時流量指示的流量計誤差表示也可使用引用誤差,其最大允許誤差系列應符合表1規定,其檢定結果的標書中不再給出準確等級,而使用其最大允許誤差表示,且還應在最大允許誤差后標注FS,如±0.5%FS

  3、誤差表示方法和選取原則

  在一臺流量計的一次檢定中,應按照準確度等級和引用誤差之中的一種給出流量計誤差表示方法;對于使用相對示值誤差和引用誤差組合表示誤差的流量計,一次檢定中也應統一使用一種方法表示其誤差。

  4、重復性

  流量計的重復性不得超過相應準確度等級規定的最大允許誤差絕對值的1/3。   http://www.kfjtyb.com

引特點

  測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。

  測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。

  由于感應電壓信號是在整個充滿磁場的空間中形成的,是管道載面上的平均值,因此傳感器所需的直管段較短,長度為5倍的管道直徑。

  傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損。

  轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便。點擊中文顯示LCD,顯示累積流量,瞬時流量、流速、流量百分比等。

  雙向測量系統,可測正向流量、反向流量。采用特殊的生產工藝和優質材料,確保產品的性能在長時候內保持穩定。 衛生/夾持型電磁流量傳感器

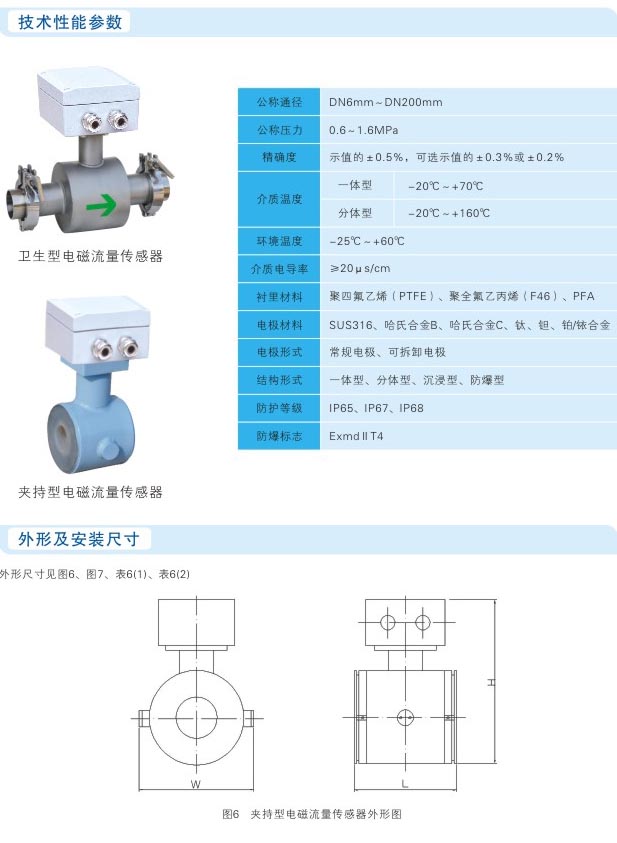

技術參數



儀表精度:

管道式0.3級、0.5級、1.0級;插入式1.5

測量介質:

電導率大于5μS/cm的各種液體和液固兩相流體。

流速范圍:

0.0115m/s

工作壓力:

1.6MPa

環境溫度:

-40℃~+50

介質溫度:

聚四氟乙烯襯里≤180

橡膠材質襯里:

80

防爆標志:

ExmibdBT4

防爆證號:

GYB01349

外磁干擾:

400A/m

外殼防護:

一體化型: IP65IP68;

  型:

傳感器IP68(水下5米,僅限于橡膠襯里)轉換器IP65

輸出信號:

420mA.DC,負載電阻0750Ω

通訊輸出:

RS485CAN總線

電氣連接:

M20×1.5內螺紋,φ10電纜孔

電源電壓:

90220VAC24±10%V.DC

最大功耗:

10VA
