插入式渦街一體流量計其在測量精度、可靠性、穩定性、使用功能和壽命等方面邁出了很大的一步，極大的區別于其他老式模擬型或非智能型電磁流量計。

由于插入式渦街流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液等導電流體介質的體積流量。

一、插入式渦街一體流量計功能特點

●   性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。

●   結構簡單可靠，可實現不斷流拆裝。

●   壓力損失小

●   量程比范圍寬，范圍度達10-15。

二、插入式渦街流量計技術參數

●    測量介質

       各種液體、氣體及飽和蒸汽

●    公稱口徑

       DN200—DN2000

●    介質溫度

       －40℃—+250℃

●    壓力等級

       PN1.0MPa（首選）；大于PN1.0MPa協商供貨

●    法蘭標準

       DN100（執行GB/T9119.8—9標準）

●   精度等級

     2.5級（首選）

      精度高于2.5級需協議供貨

●   渦街可測流量范圍

      液體：0.5 m/s — 6 m/s

      氣體蒸汽：5m/s — 60 m/s

●   放大器選擇

      普通脈沖輸出型(12—24VDC)

      普通兩線制4—20MA輸出型(24VDC)

      現場顯示脈沖輸出型(24VDC與3.6VDC)

      現場顯示兩線制4—20MA輸出(24VDC與3.6VDC)

      現場顯示數字智能型(24VDC)

●   防爆等級

      本安防爆型ExiaⅡCT4

      隔爆型ExdⅡCT6

●   防護等級

      IP54、IP65

●   表體材質

      1Cr18Ni9Ti(其它材質協議供貨)

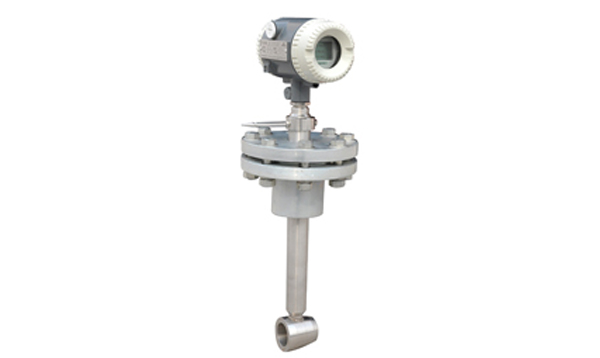

插入式渦街流量傳感器

插入式渦街流量計表體安裝形式

1  插入式渦街流量計表體斷流拆裝式

2插入式渦街流量計表體不斷流拆裝式

B-可測介質

1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）

2 測量液體

3 測量氣體

4 測量飽和蒸汽、過熱蒸汽
