產品中心

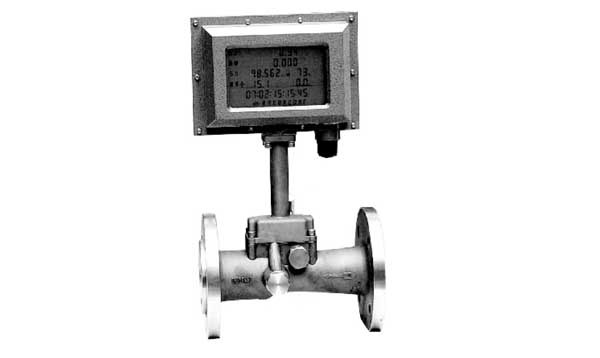

產品名稱：CLX系列旋進旋渦智能流量計

產品型號：CLX系列

產品報價：￥面議

產品特點：CLX系列旋進旋渦智能流量計是集流量、溫度、壓力檢測功能于一體，能進行溫度、壓力自動跟蹤補償運算并直接顯示標準狀態的新一代流量計，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

CLX系列旋進旋渦智能流量計的詳細資料：

CLX系列旋進旋渦智能流量計是集流量、溫度、壓力檢測功能于一體，能進行溫度、壓力自動跟蹤補償運算并直接顯示標準狀態的新一代流量計，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業天然氣、一般性氣體計量的理想儀表。

■結構與工作原理

流量計結構

1.智能流量積算儀

2. 輸出接口（M20×1.5）

3.壓力傳感器

4.溫度傳感器

5. 殼體

6. 整流器

7.旋渦發生體

8.信號檢測件

■工作原理

沿著軸向流動的流體在旋渦發生體螺旋形葉片的作用下，被強制圍繞發生體中心線進行旋轉運動，在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中進行旋進式二次旋轉,此時旋渦流的旋轉頻率與介質流速成正比并為線性。兩個壓電傳感器檢測的電荷信號同時經前置放大器放大、濾波、整形、比較后變成兩路頻率與流速成正比的脈沖信號，積算儀中的處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號，最后將正常的流量信號送積算儀進行流量計算。

■主要技術指標
