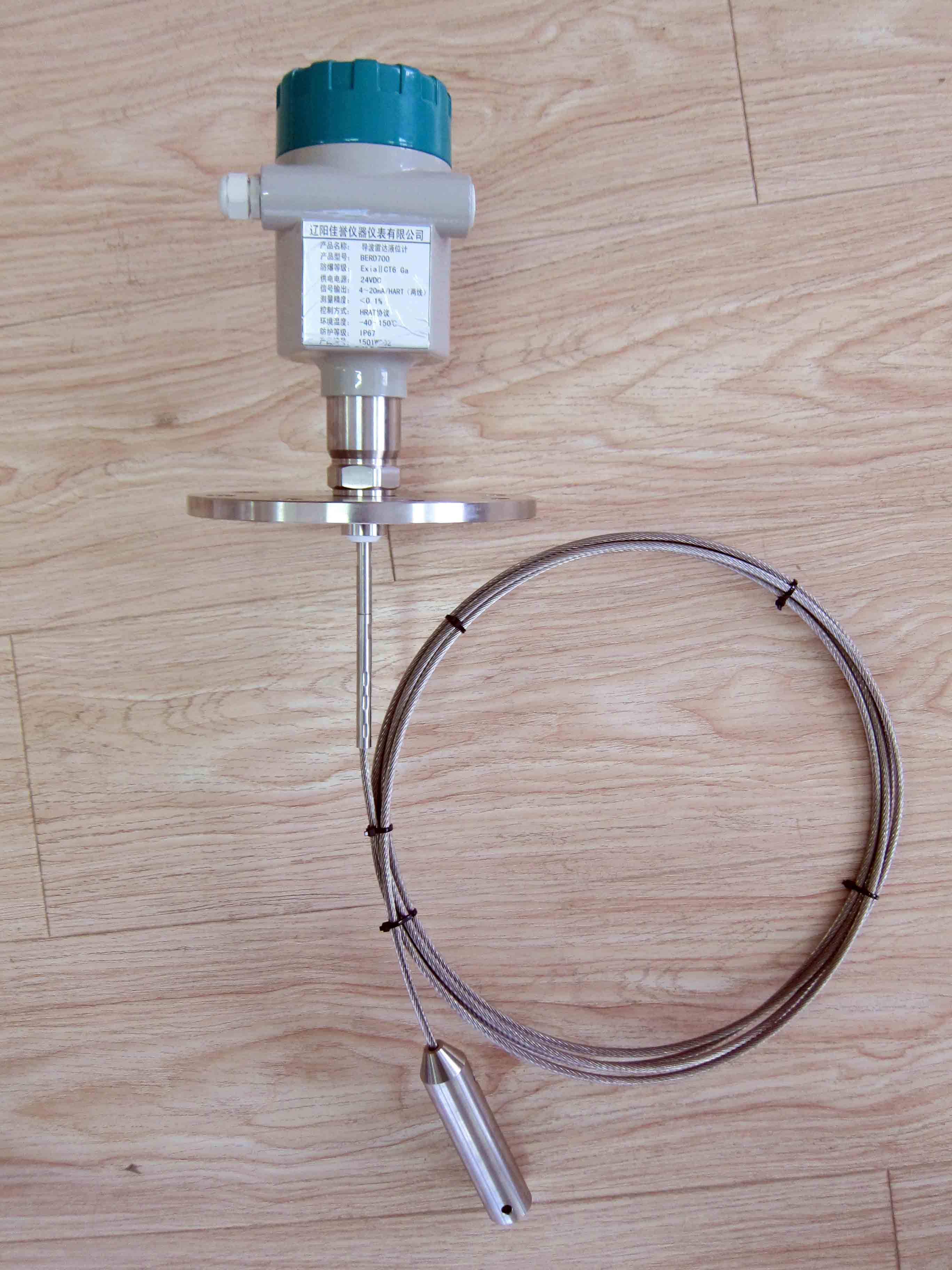

產品名稱：導波雷達物位計
產品型號：
產品報價：￥面議
產品特點：導波雷達物位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部 件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
導波雷達物位計的詳細資料：
概 述
導波雷達物位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部
件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
特 點
●導波雷達物位計只有物料片于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
●智能雷達物位計可以測量所有介電常數＞1.8的介質；測量范圍0
●高頻雷達物位計采用了高達26GHz的發射頻率因此具有：非接觸雷達、無磨損、無污染；天線尺寸小，便于安裝；波長更短，對在傾斜的固體表面有更好的反射；測量盲區更小，對于小罐測量也會取得良好的效果；波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物；幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響；嚴重粉塵環境不會影響電磁波工作；高信噪化，即使在波動的情況下也能獲得更優的性能；高頻率是測量固體和低介電常數介質的最佳選擇；
技術參數
|
型 號 |
導波雷達物位計 |
智能雷達物位計 |
高頻雷達物位計 |
|
圖片 |
|
|
|
|
應 用 |
液體、固體顆粒 |
過程條件簡單，腐蝕性的液體、漿料、固體，比如：污水儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐、煤渣 |
固體顆粒、粉塵；各種強腐蝕性液體；耐溫、耐壓、輕微腐蝕的液體；強粉塵易結晶、結露場合；衛生型液體存儲容器； |
|
測量范圍 |
6～ |
0～ |
20～ |
|
過程連接 |
螺紋、法蘭 |
螺紋、法蘭 |
螺紋、法蘭 |
|
介質溫度 |
-40～ |
-40～ |
-40～ |
|
過程壓力 |
-0.1～2MPa |
-0.1～0.3MPa |
-0.1～0.3MPa |
|
精 度 |
± |
± |
± |
|
頻率范圍 |
100MHz-1.8GHz |
6.8GHz |
26GHz |
|
防爆等級 |
Exia ⅡCT6 Ga |
Exia ⅡCT6 Ga |
Exia ⅡCT6 Ga |
|
防護等級 |
IP67 |
IP67 |
IP67 |
|
信號輸出 |
4-20mA/HART（兩線/四線）RS485/Modbus |
4-20mA/HART（兩線/l四線） |
4-20mA/HART（兩線/四線）RS485/Modbus |
