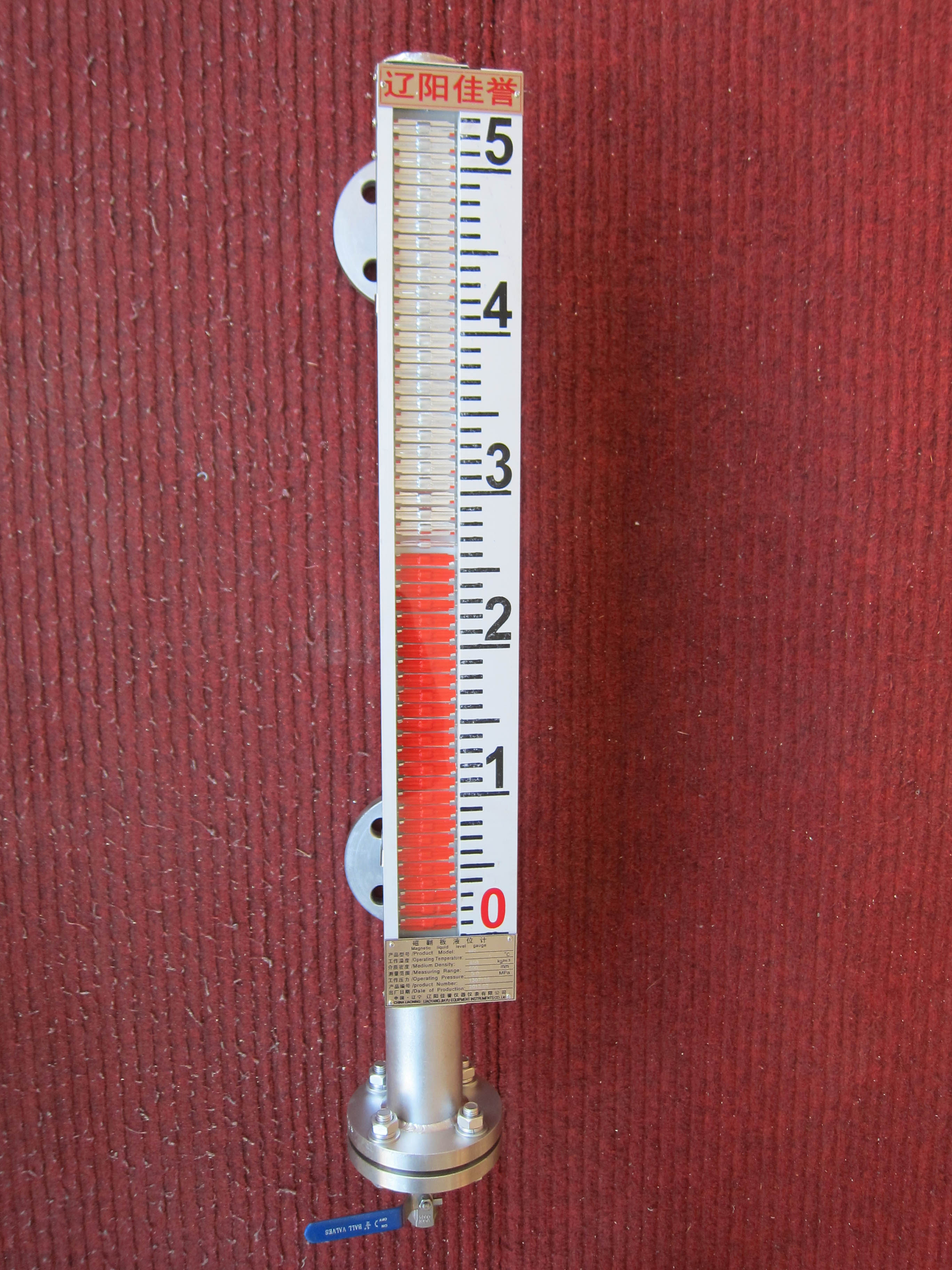

產品名稱：UHZ系列磁翻板（磁浮子）液位計
產品型號：UHZ
產品報價：￥面議
產品特點：磁翻板液位計利用浮力原理和磁耦合技術，將液位的變化線性地傳遞到指示器上。液位計以磁性浮子為測量元件，浮子在測量管內隨液變化而上下浮動，通過磁耦合作用，驅動指示器翻轉，清晰地指示出液位的高度
UHZ系列磁翻板（磁浮子）液位計的詳細資料：
概 述
UHZ系列磁浮子液位計利用浮力原理和磁耦合技術，將液位的變化線性地傳遞到指示器上。液位計以磁性浮子為測量元件，浮子在測量管內隨液位的變化而上下浮動，通過磁耦合作用，驅動指示器翻轉，清晰地指示出液位的高度�？膳渲脠�(bào)警器、變送器，完成液位的上下限報警或4～20mADC模擬信號，實現遠距離控制或顯示。
可廣泛用于石油、化工、化肥、制藥、電廠、造紙、冶煉等各種開口、承壓容器、貯槽、鍋爐、汽包等具有腐蝕性、有毒、易燃、易爆場所。
具有耐高溫、高壓、泄漏點少，液位顯示明顯，能現場顯示，能遠距離傳送模擬信號，能實現報警和自動控制。儀表顯示部分可任意轉換方向。
技術參數
|
型號 |
UHZ-A |
UHZ-T |
||||
|
圖
片 |
普通型 |

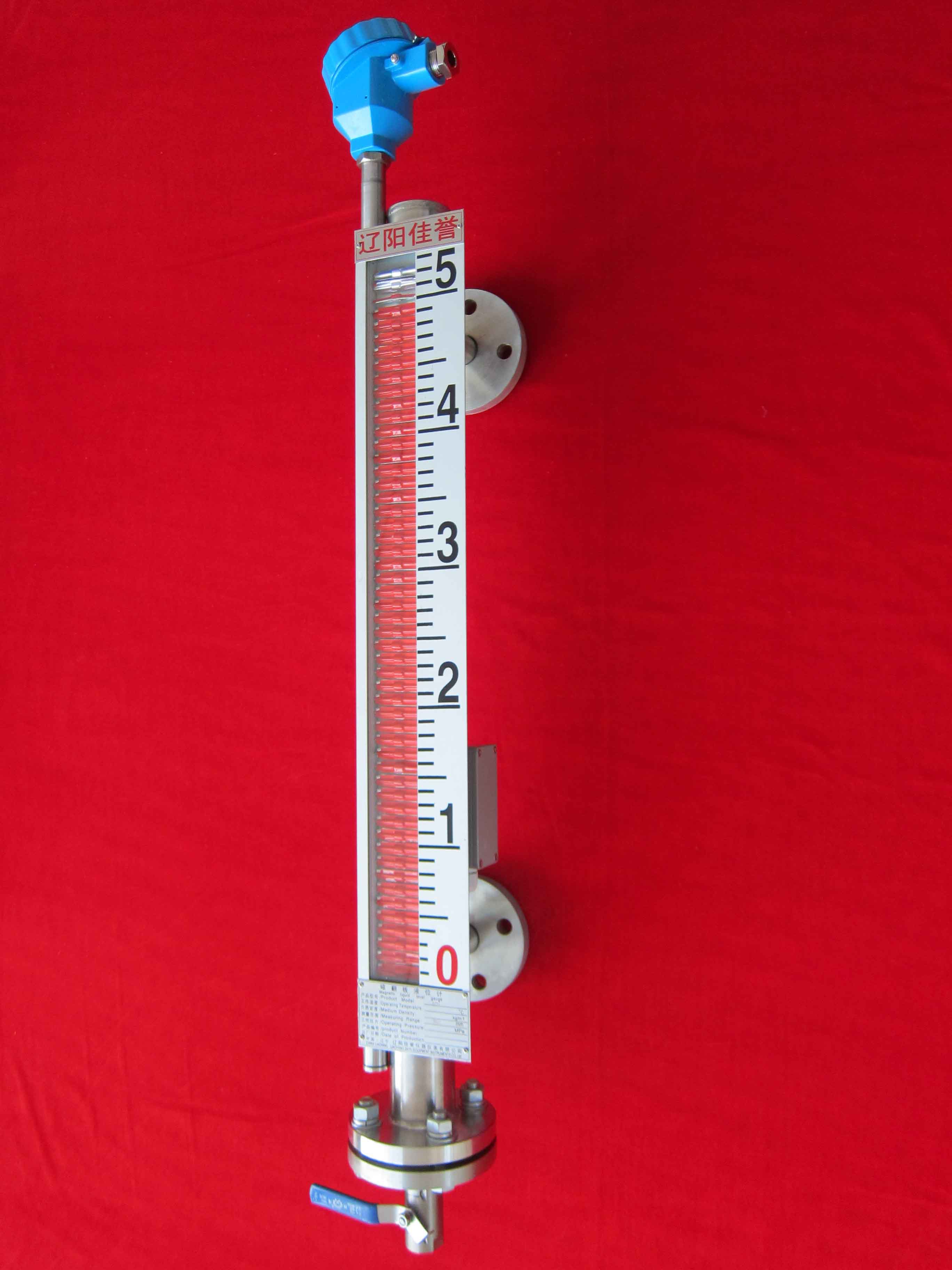

帶變送器 |
高壓 |
PVC、ABS |
頂裝 |
|
|
|
|
|
|
|
||
|
基
本
型 |
測量范圍 |
側裝 |
300～16000mm |
|||
|
頂裝 |
500～3000mm |
|||||
|
指示誤差 |
±10mm |
|||||
|
公稱壓力 |
≤25MPa |
|||||
|
法蘭標準 |
側裝 |
HG20594-97(RF) |
||||
|
頂裝 |
DN150，HG20594-97（RF） |
|||||
|
介質溫度 |
常溫80℃～100℃；中溫100℃～150℃；高溫150℃～380℃ |
|||||
|
介質密度 |
≥0.45g/cm3 |
|||||
|
界面密度差 |
≥0.15g/cm3 |
|||||
|
接液材質 |
1Cr18Ni9Ti、304、316L、ABS、襯PTFE |
|||||
|
夾套接頭 |
ZG1/2″（外） |
|||||
|
報
警
器 |
觸點容量 |
24VDC 0.3A |
||||
|
輸出形式 |
一常開，一常閉 |
|||||
|
防爆標志 |
ExdⅡCT4 |
|||||
|
出線 口 |
M20×1.5 |
|||||
|
變
送
器 |
測量范圍 |
300～6000mm |
||||
|
精 度 |
±10mm |
|||||
|
輸出信號 |
4～20mADC（兩線制） |
|||||
|
負載電阻 |
≤600Ω |
|||||
|
電源電壓 |
24VDC |
|||||
|
出線 口 |
M20×1.5 |
|||||
|
防爆等級 |
ExdⅡCT4 |
|||||
|
防護等級 |
IP65 |
|||||
